一、概述：

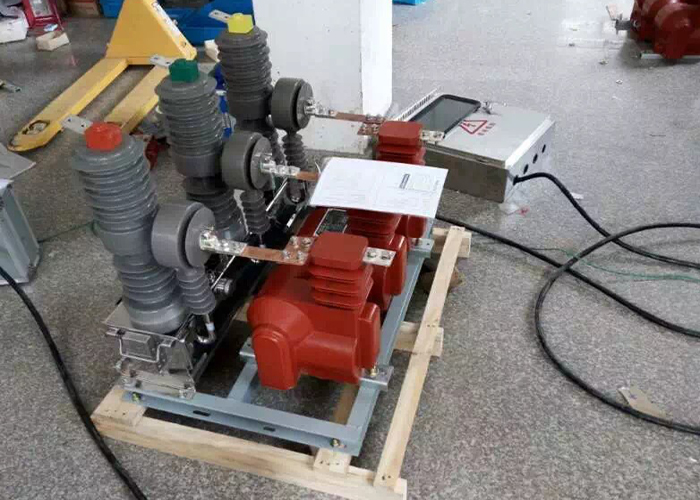

本型預付費組合互感器由整體澆注干式高壓計量箱及ZW32F型智能分界開關組合而成，適用于額定頻率50HZ，額定電壓10KV及以下戶外電力系統中作電能計量用，可為用戶提供0.2S級各種變化及雙變化的產品?；ジ衅鞑捎萌忾]環氧樹脂真空澆筑，因此杜絕老化問題。分界開關部分采用真空開關并帶有零序、保護電流互感器，與智能控制器實現零序、過流、速斷保護，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電安全。此產品具備了FTU功能實現開關遙控分合閘;也具有GPRS遠程操控功能(詳細內容見下“智能控制器說明”)。本型預付費組合互感器通過預付費控制終端實現用電戶預交電費、欠費前提醒、欠費后掉閘并延時報警等預付費高壓計量箱基本功能，此產品在結構上安裝方便，外觀美觀。

二、特性：

10kV架空配電線路T接的用戶內部發生故障時，如故障在其進線段，或故障雖發生在用戶進線開關內側但其保護動作時限與變電站出線開關保護配合不當時，均會造成變電站出線開關保護掉閘。如果故障性質是永久的，變電站重合不成功，則一個中壓用戶界內的事故將使整條配電線路停電，這種在配電網中常見的波及事故，對社會將造成惡劣影響。該類型的戶外用戶分界真空斷路器，是解決上述波及事故的理想設備，該設備出線側內置零序電流互感器，與分界控制器配合使用。安裝于10kV架空配電線路的T接處或用戶端，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電安全。適合用于變電站，工礦企業，農村電網配電系統作保護和控制及頻繁操作場所之用。

三、特點：

干式整體澆注組合互感器是本廠根據電力供應安全穩定運行而研制的監測及計量用的產品，其結構特點為：采用具有耐電弧、耐紫外線、耐老化的瑞士產戶外環氧樹脂真空整體澆注而成，外形采用防雨傘裙，表面爬電距離大，憎水性強，抗震能力強。支柱與電流互感器溶為一體，從而減少了體積及重量。保證了高壓引線的可靠性，明了性。防竊電能力提高，取代了傳統箱體瓷瓶式結構，減少了內部高壓部件，增強了互感器的絕緣性能。

四、引用標準：

GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》

GB311.2-2002《高壓輸變電設備的絕緣配合使用導則》

GB/T 4109-2008《交流電壓高于1000V的絕緣套管》

GB2706《交流高壓電器動、熱穩定試驗方法》

GB3309-1989《高壓開關設備在常溫下的機械試驗》

GB1208-2006《電流互感器》

GB/T17626-4-1998《電磁兼容試驗和測量技術，電快速瞬變脈沖群抗擾度試驗》

五、使用環境條件：

a .海拔高度不超過3000米; 污穢等級：Ⅳ級。

b .周圍空氣溫度：-40°C~+40°C;日溫差：日變化25°C。

c .風速不大于35m/s;地震強度不超過8級。

d .無易燃、易爆炸危險、化學腐蝕的場所。

六、結構優越：

ZW32F-12用戶分界真空斷路器本體采用三相支柱式結構，具有開斷性能穩定可靠，無燃燒和爆炸危險、安全、免維護、體積小、重量輕和使用壽命長等特點。是一種免維護產品。斷路器本體安裝采用座裝安裝方式。分界控制器安裝在斷路器下方，通過戶外電纜與分界斷路器連接。電源變壓器(電壓PT)可與斷路器并排方置或放置在斷路器的上方。

七、操作靈活方便：

電動自動儲能，遙控分合閘。同時具有手動儲能，手動分合功能，可直接由架空線接至電壓互感器輸出額定電壓，通過斷路器側面的端子盒中轉，使用連接電纜引入到控制器上，由控制器遙控來進行操作。

操作機構采用小型化彈簧操動機構，分合閘能耗低;機構傳動采用直動傳輸方式，分合閘部件少，可靠性高。操作機構置于密封的斷路器機構箱中，解決了機構銹蝕的問題，提高了機構的可靠性。

八、功能介紹：

變比任意可調、PT二次輸出中轉，開關出線側外置零序電流互感及二相或三相電流互感器，在機構罩外部側面設有端子盒，CT變比線引出、電壓PT二次輸入端子，都在端子盒內，可做到任意調整CT變比和PT二次電源線經斷路器內部中轉，通過戶外電纜引入控制器，減少了二次電源線過長、且控制器需另設電源接口的不便。

九、售后服務：

我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：

1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。

2.在接到報修通知后，七個工作日內趕到現場并解決問題。

3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。

4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。

5.在保修期內，以下情況將實行有償維修服務;

(1)由于人為或不可抗拒的自然現象而發生的損壞。

(2)由于操作不當而造成的故障或損壞。

(3)由于對產品的改造、分解、組裝而發生的故障或損壞.售后服務：

我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：

1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。

2.在接到報修通知后，七個工作日內趕到現場并解決問題。

3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。

4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。

5.在保修期內，以下情況將實行有償維修服務;

(1)由于人為或不可抗拒的自然現象而發生的損壞。

(2)由于操作不當而造成的故障或損壞。

(3)由于對產品的改造、分解、組裝而發生的故障或損壞.

十、訂貨須知：

訂貨時用戶需提供下列技術資料：

1）斷路器型號、名稱、數量。

2）額定電流，額定短路操作電流。

3）操作方式、操作電壓。

4）配備電流互感器電流比。

5）使用場合。
