一、概述

三相戶外干式高壓電力計量箱(不配電度表稱組合互感器)適用于SO0Hz. 60Hz三相交流，用于額定電壓為3KV.6KV. 10KV 的電網上作電能計量，并安裝在供電變壓器的高壓側，儀表箱內裝三相有功電度表及無功電度表，是用來直接測量高壓線路中有功和無功電能的電器設備。對防止竊電.節約能源，加強供電管理具有主要作用。本產品取代了以往傳統的油浸式組合互感器，可任意方向安裝，長期免維護運行，實現無油上網。

二、結構簡介

該型產品由電壓電流組合互感器和計量儀表箱兩部分組合而成,互感器內裝有兩只獨立的電壓和電流互感器分裝于A. C相組;合互感器的外側壁裝有功、無功電度表，及供試驗用的聯合接線盒，運行時用表箱罩住以防竊電。

產品的內芯采用環氧樹脂澆注.單件組合，易于更換。外殼采用鋼桶，以避免陽光中紫外線對環氧樹脂澆注體的直射造成損傷。雙變比、三變比均在二次端子調節，避免從一次竊電:二次端子用鉛封螺釘加以鉛封，避免從二次竊電。

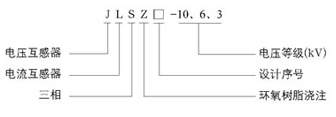

三、型號含義

四、使用條件

4.1環境溫度:最高氣溫+40C;最低氣溫-30C;

4.2海拔高度:不超過2500m

4.3空氣濕度不大于85%,安裝場所無嚴重的震動和填簸，應無腐蝕性強烈的氣體，不宜安裝在易燃易爆的地方。

五、主要技術數據

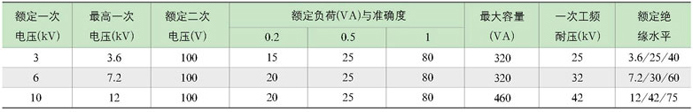

5.1 JLSZ-10、6、3電壓部分技術參數

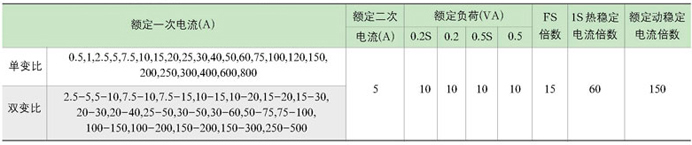

5.2 JLSZ-10、6、3電流部分技術參數  執行國際IEC標準

●計量箱符合國家標準GB17201 2007 《組合互臨器》的規定;

●電流互感器符合國家標準GB1208 2006 《電流互瞧器》的規定；

●電壓互感器符合國家標準GB1207- 2006《電流互感器》的規定；

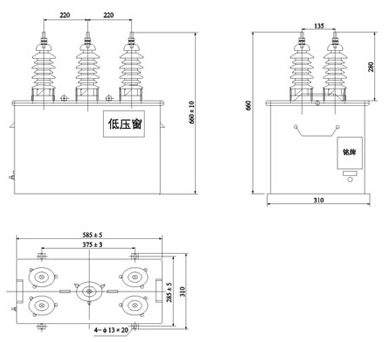

六、安裝尺寸圖
