一、概述

跌落式熔斷器及拉復合跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上，用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管兩部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛直管或環氧玻璃布管組成。拉復合跌落式熔斷器增強彈性輔助觸頭及滅護罩，用以分、合電流。

跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管手電弧灼熱，分解出大量的氣體，使管內形成高壓，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力二-下翻，鎖緊機構,釋放熔絲管，熔絲管跌落，形成明顯的開端位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜動觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。

二、用途

戶外跌落式熔斷器適用于35KV及以下電壓頻率50HZ電力系統中，作輸電線路、電力變壓器過載的短路保護，分合額定負荷電流之用，機械壽命≥2000次

三、使用條件

1.適用于環境溫度上限40°C，下限-30攝氏度

2.海拔不超過1000m,風速不大于35m/s

3.熔斷器不適用于以下場所:有燃料或爆炸危險的場所、有劇烈震動或沖擊的場所有異常化學氣體級及嚴重空氣污穢，煙霧地區

四、結構簡介

熔斷器是由基座和消弧裝置兩大部分組成，滅弧管下端可能有轉動的彈簧支架，始終詩熔絲處于緊張狀態，以保證滅弧管在合閘位置的自鎖、線路與變壓器過載或短路中，熔絲熔斷，熔絲迅速重。滅弧管設計為逐層拍氣式解決在同-熔斷器上開斷大小電流的矛盾。

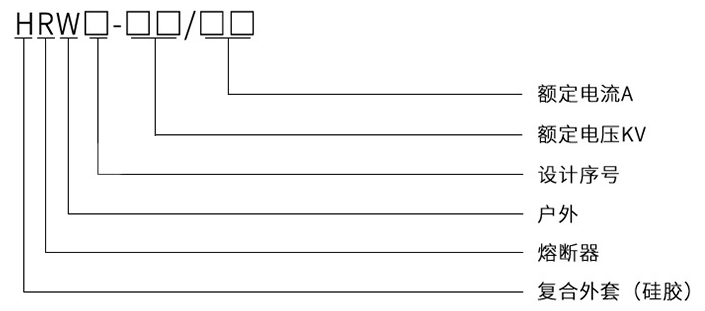

五、型號說明

六、主要技術參數

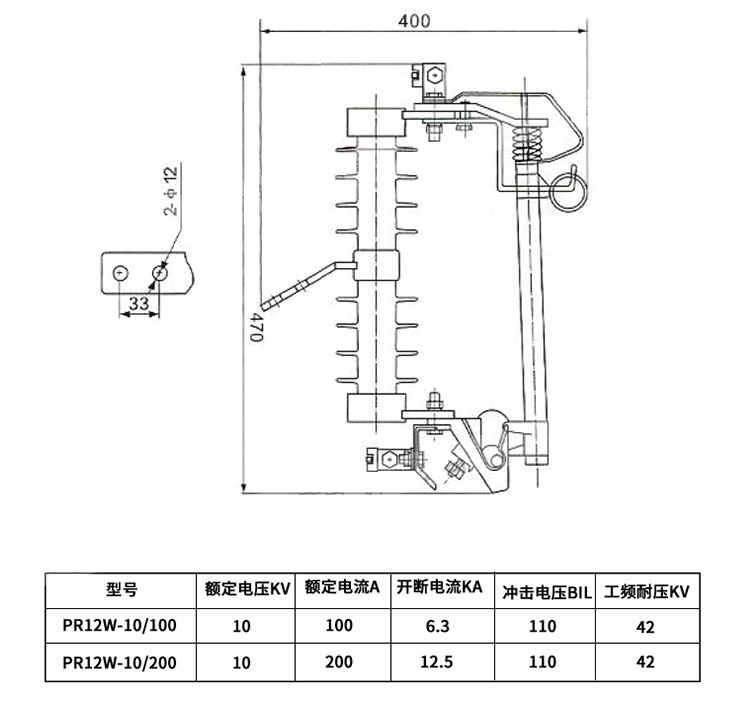

七、熔斷器選用

安裝地點的短路容量應在跌落式熔斷器額定斷流容量范圍內。若超越上限，則可能因電流過大，產氣過多而使熔管爆炸;若低于下限，則有可能因電流過小，產氣不足而無法熄滅電弧。因此，在選擇跌落式熔斷器的額定容量時，既要考慮其上限開斷電流與安裝地點的極限大短路電流相匹配，還要重視其下限開斷容量與安裝地點的極限小短路電流的關系?？紤]到跌落式熔斷器作為配電變壓器內部故障的主保護，保護范圍從低壓熔斷器變壓器側到高壓熔斷器變壓器側，而且又作為低壓熔斷器的后背保護，應與低壓出口兩相短路作為短路電流極限小值來選擇其下限開斷容量

八、熔絲的選擇

熔絲的選擇應能保證配電變壓器內部或高、低壓出線套管發生短路時能迅速熔斷。實踐中常以以下原則選擇:配電變壓器容量為160KA以下的額，熔絲按變壓器額定電流的2~3倍來選;配電變壓器容量為160KVA及以上的，按1.5~2倍選擇。這是決定采用熔絲的選擇還需要考慮熔絲的熔斷特性能否和上級保護時間配合，這是決定采用熔絲保護能否生效的關鍵問題，在0.1S內使熔絲熔斷的電流應不小于額定電流的20倍。這一數據是保證熔絲與首端斷路器配合的必要條件。
