一、概述

跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護器。它裝置在配電變壓器高壓側或配電線支干線路上，用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端。熔絲管由里層的消弧管和外層的環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助觸頭及滅弧罩，用以分、合負荷電流。

跌落式熔斷器在正常運行時，熔斷管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量氣體，使管內形成很高的壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部分動觸頭失去拉力而下翻，鎖緊機構釋放熔絲管，迷亂絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。

二、熔斷器正常運行條件

1：環境溫度：-40℃~+40℃；

2：相對濕度：日平均值不大于95%，月平均值不大于90%；

3：安裝地點：海拔不超過1000m（高海拔不超過3000m）；

4：風速：不超過35m/s;

5:覆冰厚度：不大于200mm;

6:安裝地點：應無火災、爆炸危險、化學腐蝕及劇烈震動；

7：地震強度：不超過8級；

8：不適用于有燃燒或者爆炸危險的場所、有劇烈震動或沖擊的場所、有導電、化學氣體作用及嚴重污穢、鹽霧地區。

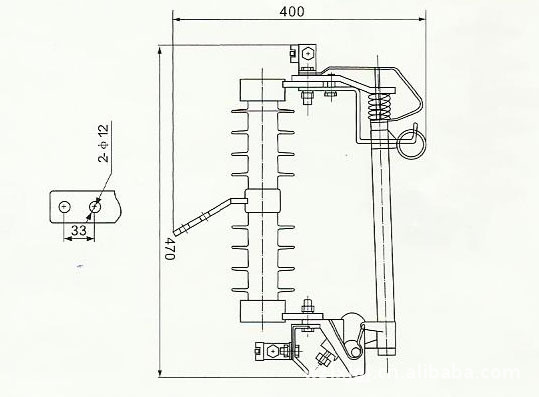

三、結構簡介

熔斷器是由基座和消弧裝置兩大部分組成，滅弧管下端裝有可能轉動的彈簧支架，始終使熔絲處于緊張狀態，以保證滅弧管在合閘位置的自鎖，線路與變壓器過載或短路中，熔絲熔斷，熔絲迅速?gòu)臏缁」苤谐槌?，滅弧管設計為逐級排氣式解決在同一熔斷器上開斷大小電流的矛盾。

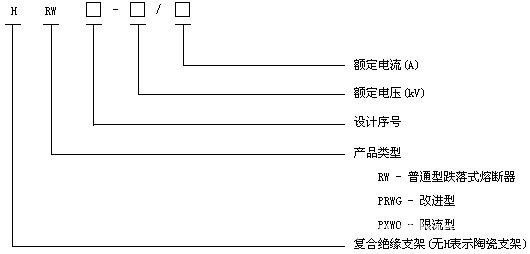

四、型號說明

五、主要技術參數
