概述：

ZW8—12／F智能型戶外高壓真空斷路器(以下簡稱智能型斷路器)用于交流50Hz、電壓10—12kV的三相電力系統，作為分?jǐn)?、關合負荷電流之 用，它具有過載及短路保護功能、速斷保護功能、定時限延時保護功能、自動重合閘功能，還可以根據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合， 以下簡稱“組合智能型斷路器”)等。該智能型斷路器自備電源，可就近遙控操作，備有CT、PT接口，可滿足遙測要求。

主要用途：

ZW8-12F系列戶外高壓真空斷路器（以下簡稱“斷路器”）用于交流50Hz、額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或永久故障的隔離；自備PT作為電源，成為有電壓、電流信號輸出并可控制的智能斷路器；由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。

特點：

斷路器與隔離開關配合使用可組成具有明顯斷口的“組合斷路器”（以下簡稱“組合斷路器”）。在隔離開關上可供用戶選擇使用硅橡膠絕緣護套，該護套具有防雨雪風沙、抗污穢腐蝕的特點，可有效避免隔離開關的冰凍和氧化。

斷路器可以加裝避雷器，避雷器可根據用戶要求裝在進、出線任意側；

斷路器可配裝涌流控制器，使其具有躲涌流和過流速斷的功能；

斷路器可加裝2～3個測量或計量互感器。

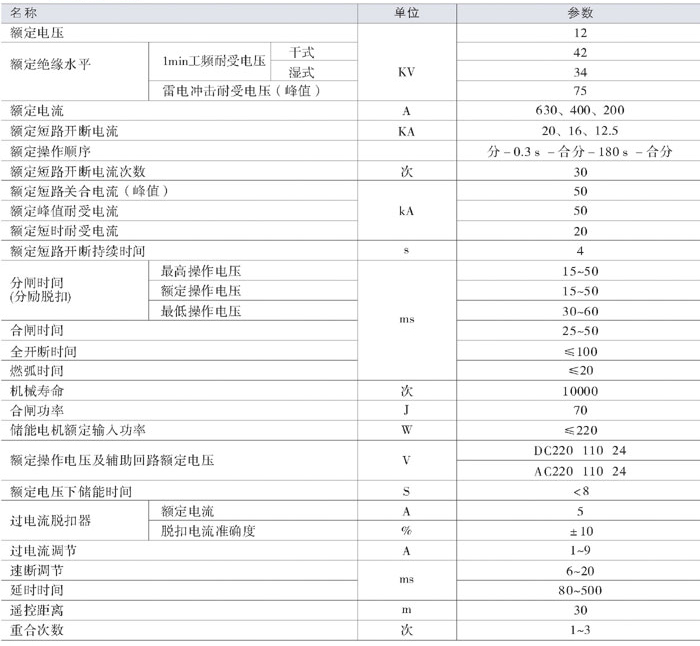

主要技術參數：

組成結構：

1）整體結構為三相共箱式

2）真空滅弧室

3）彈簧操動機構

4）絕緣系統

5）導電回路

6）箱蓋、箱體

7）密封件

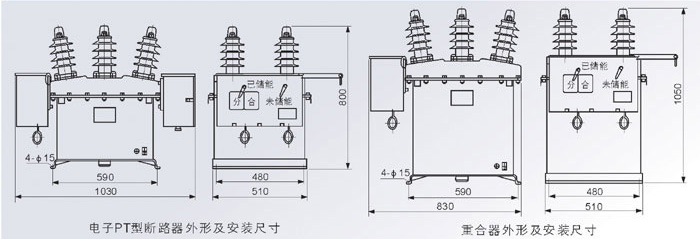

安裝尺寸圖：

使用環境條件：

環境溫度：上限+40t下限-30。C

海拔高度：《1000m

風壓：≤700Pa（相當風速34m/s）

空氣污穢程度：III級

無經常性劇烈震動

特點：

1）根據用戶需要可安裝50/5，100/5，200/5，400/5，630/5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣

2）內置多抽頭電流互感器可作為過電流保護之用

3）采用雙繞組電流互感器可作為保護和計量用

4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）

5）可加裝隔離開關
