一、概述：

ZW6-12型戶外高壓真空斷路器（以下簡稱斷路器），是三相交流50Hz、12kV的戶外高壓配電設備，用于開斷、關合電力系統中的負荷電流、過載電流和短路電流，更適用于頻繁操作的場所。斷路器配用CT23彈簧操動機構，可實現電動儲能、電動分合閘，也可手動儲能和手動分合閘。根據用戶需要，斷路器可內裝100/5、200/5、400/5及600/5的電流互感器。內置JSZR-10W干式電壓互感器，加裝一次熔斷器保護，實現自備操作電源，也為配備各種重合器或遠動終端提供操作電源。配套合適的控制系統，可作為重合器或分段器，是城鄉電網無油化改造的首選產品。

二、功能特點：

斷路器本體內置電源變壓器，能可靠的為操作、計量系統供電。

斷路器本體A相、C相內置保護電流互感器，變比范圍100/5～600/5，精度3級。

斷路器本體A相、C相內置計量電流互感器，變比范圍100/5～600/5，精度0.2或0.5S級。

斷路器操作機構預留有電氣接口，可與開關智能控制器配套，實現過流三段式保護、重合閘等功能，并具有通訊接口，可外接無線通信設備，實現遠方遙信、遙控等功能。

三、使用環境條件：

1、環境溫度：上限+70℃，下限-40℃；

2、海拔高度不超過3000m；

3、風速:≤40m/s；

5、覆冰厚度：小于20mm；

4、 污穢等級：Ⅲ級；

5、地震烈度：不超過8度；

6、無經常性劇烈震動的場所，沒有易燃物質、爆炸危險和化學腐蝕的場所。

2、海拔高度：≤2000m；

3、風壓：≤700pa（相當于風速34/m/s）；

4、地震烈度：不大于8度。

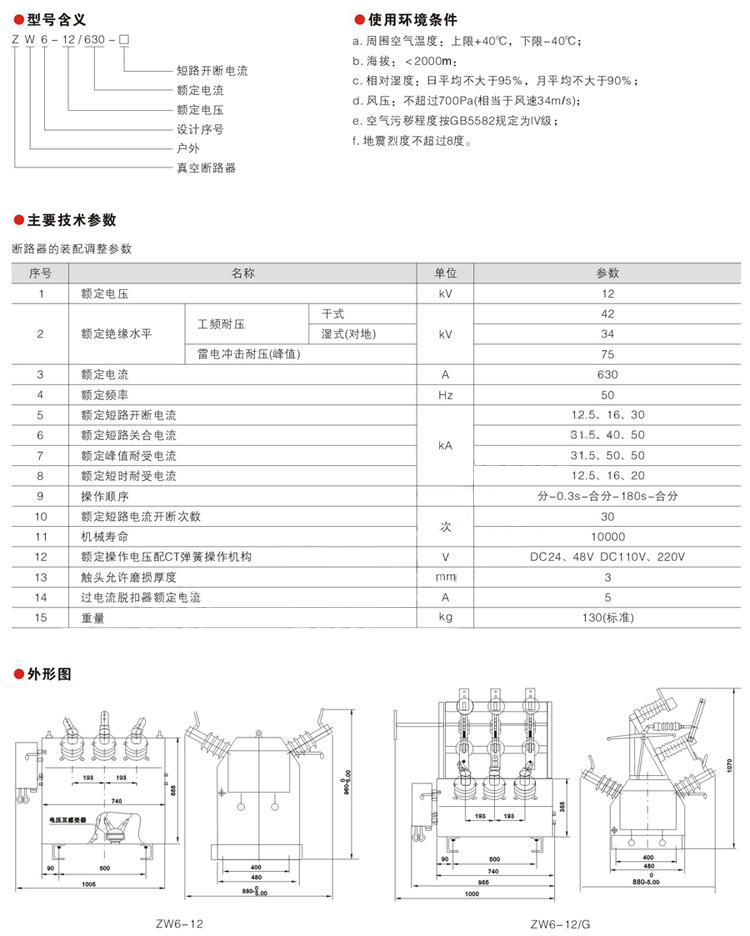

四、技術參數

項目	單位	參數
額定電壓	KV	12
額定電流	A	630/1250
工頻耐受電壓	kV	42/48
雷電沖擊電壓（峰值）	kV	75/85
額定短路開斷電流	KA	12.5 16 20 /20 25 31.5
額定短路關合電流（峰值）	KA	31.5 40 50 / 50 63 80
額定短時耐受電流	KA	12.5 16 20 / 20 25 31.5
額定峰值耐受電流	KA	31.5 40 50 /50 63 80
額定短路電流開斷次數	次	30
機構壽命	次	10000
